產品特征
特性：
- 具備汽車應用資格
- AEC-Q100合格，結果如下：
- -設備溫度等級1：-40°C至125°C環境工作溫度范圍
- -設備CDM ESD分類等級C3B
- 四通道160-mΩ智能高邊開關，帶全診斷功能
- 電流檢測模擬輸出
- 寬工作電壓：4.1V至40V
- 高精度電流檢測：500mA時為±15%，50mA時為±30%
- 可調電流限制精度：>250mA時為±30%，>500mA時為±15%
- 保護功能：
- 對地短路保護的電流限制（內部或外部）
- 可選閂鎖關閉和熱擺動的過溫保護
- 優化壓擺率的感性負載負電壓鉗位
- GND丟失保護和電池丟失保護
- 診斷功能：
- 過電流和接地短路檢測
- 開路負載/電池短路檢測
- 快速硬件中斷的全局故障報告
- 提供ETSSOP-28封裝
描述：

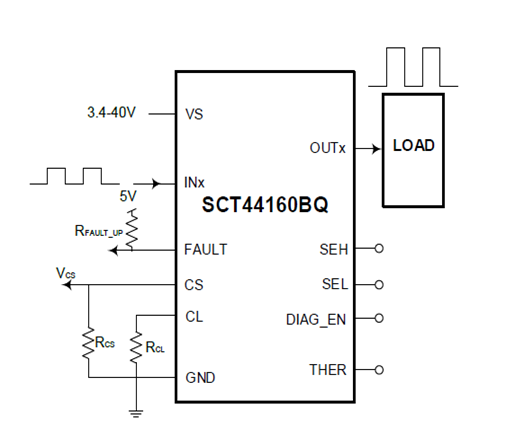

SCT44160BQ器件是一個保護齊全的四通道智能高端開關，集成四個160-mΩ 的N MOSFETs。該裝置內置高精度電流檢測，使診斷更加準確，四通道同步設置電流限制值。SCT44160BQ提供電流限制、過溫保護。完整的診斷功能可實現負載的智能控制。該器件采用28 管腳的ETSSOP-28封裝。
應用：
- 高邊繼電器驅動器
- 子模塊電源的電源開關
- 低功率燈電源開關
- 一般電阻、電感和電容負載
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT44160Q Datasheet Rev 0.84 | 2024-12-16 |
 下載
|
