SCT71005F33QDVAR

產品中心線性電源低壓 LDO

低壓 LDO

SCT71005F33QDVAR 補貨中

2.2V-6V Vin,500mA,低壓差線性穩壓器

下載datasheet

加入購物車

產品介紹
技術資料
參數對比

產品特征

特性：

具備汽車應用資格
通過AEC-Q100認證，結果如下：
設備溫度1級：-40°C to 125°C
環境工作溫度范圍
設備HBM ESD 分類等級H3A
設備CDM ESD 分類等級C3
寬輸入電壓：1.7V-6V
最大輸出電流：500mA
輸出電壓：1.2V,1.8V,3.3V
輸出電壓精度：
TJ= 25℃ : ±1%；TJ= -40℃~ 125℃ :±2%
低靜態電流：8uA
超低關斷電流：0.02uA
低漏失電壓：
帶載200mA時54mV
帶載500mA時138mV
支持輸出電容范圍：
2.2uF~220uF
低ESR：0.001Ω~5Ω
1.7ms內部軟起動時間
集成過溫保護功能、帶電流折返的過流保護功能以及輸出放電功能
帶有EN、PG管腳

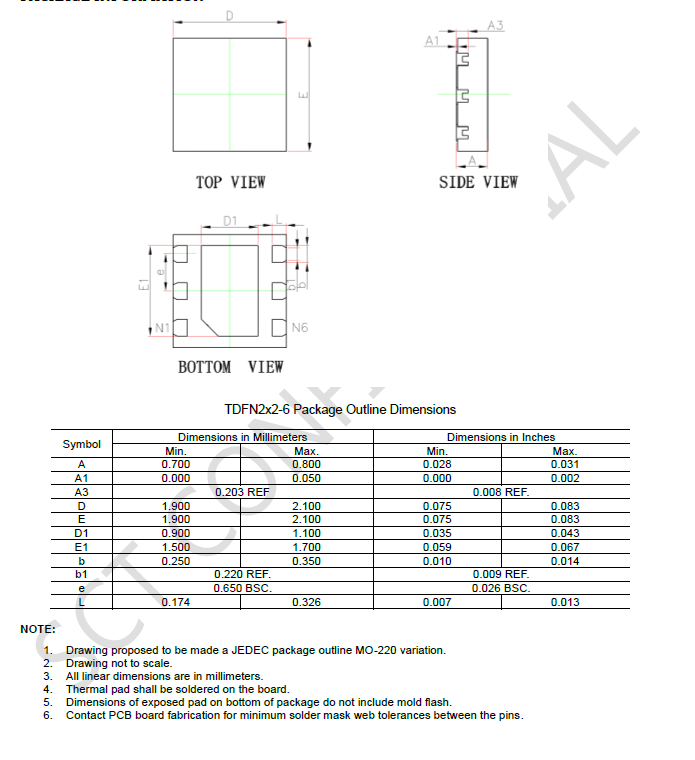

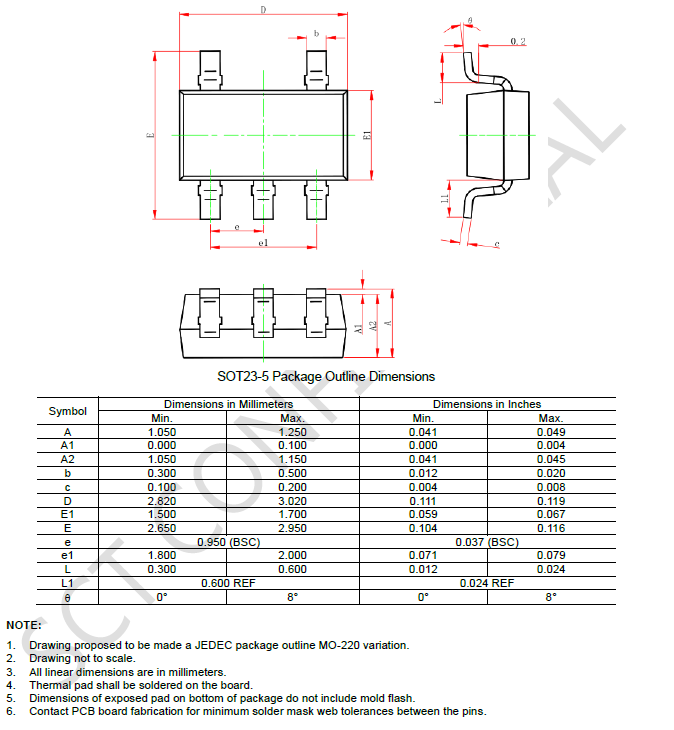

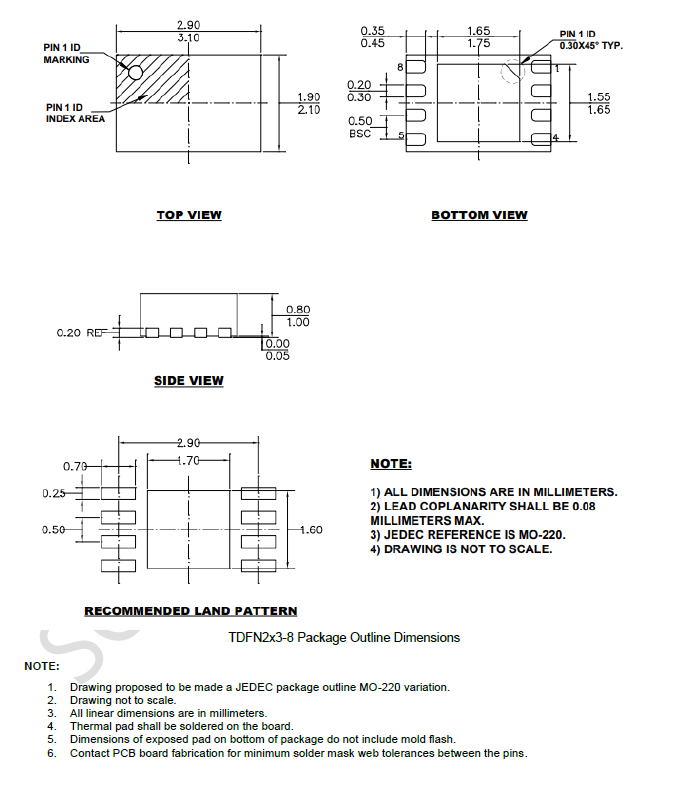

SOT23-5/ TDFN2x2-6/ TDFN2x3-8封裝

描述：

SCT71005FxxQ系列產品是一款低壓差線性穩壓器，設計帶有EN和PG功能，擁有1.7V至6V的寬輸入電壓范圍，可支持最大500mA的輸出電流應用。輸出電容在2.2uF~220uF范圍內產品工作穩定，推薦值為10uF的陶瓷電容。
SCT71005FxxQ系列產品在輕負載下只有8uA的典型靜態電流，是帶電池的便攜式設備的理想選擇，也是為常開系統中的MCU與CAN/LIN收發器供電的最佳解決方案。
SCT71005FxxQ系列產品帶有PG功能，可指示輸出電壓狀態。該引腳的輸出可以用于上電時序或作為微控制器的復位信號。
SCT71005FxxQ系列產品集成了短路保護功能和帶電流折返的過流保護功能，使設備在瞬間高負載故障或發生短路的情況下更加可靠。
SCT71005FxxQ系列產品可提供固定的1.2V、1.8V、3.3V輸出電壓版本。
SCT71005FxxQ系列產品有SOT23-5, TDFN2x2-6封裝。

應用：
