DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓范圍：4.5V-18V
- 輸出電壓范圍：0.6-7V
- 5A連續輸出電流
- 集成42mΩ/17mΩ導通電阻的高邊/低邊功率MOSFETs
- 固定1mS軟啟動時間
- 可選400kHz，800kHz和1.2MHz的開關頻率
- 可選PFM,USM和FCCM的工作模式
- 逐周期電流限制
- 輸出過壓保護
- 過溫保護

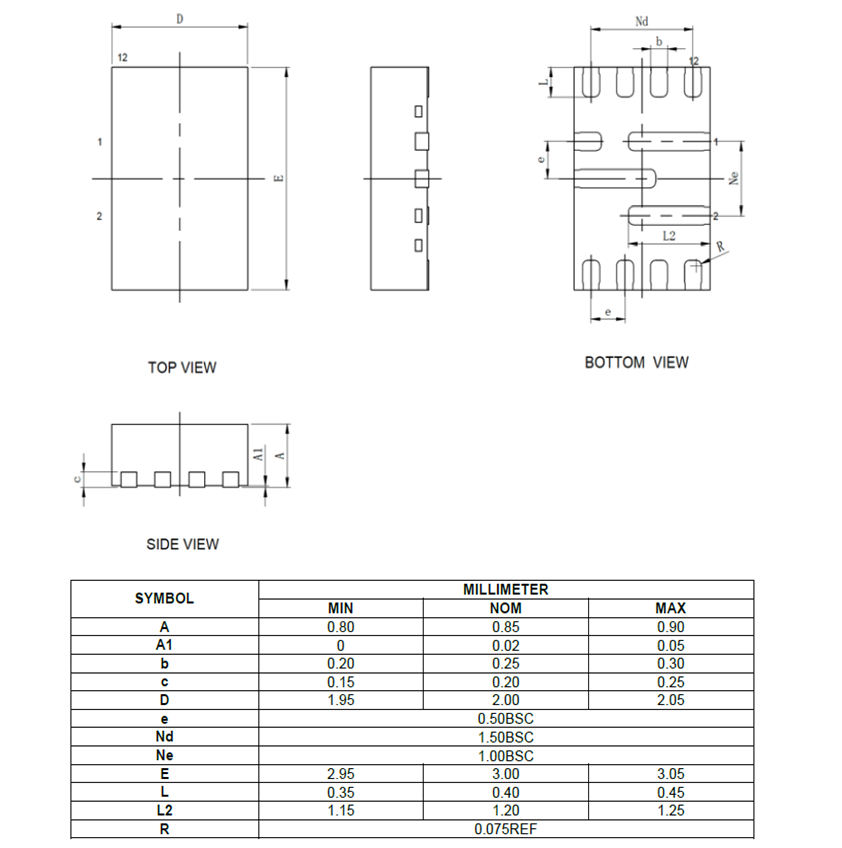

- 2mmx3mm的QFN-12L 封裝
描述：
SCT2250是一款高效同步降壓DC-DC轉換器，輸入電壓范圍為4.5V-18V，輸出電壓可調至0.6V。提供了節省面積的2mmx3mm的QFN封裝，可提供連續5A的輸出電流。該器件集成了高邊和低邊功率MOSFET，導通電阻為42m?/17mΩ，以最大限度地減少傳導損耗。
SCT2250采用恒定導通時間（COT）控制，具有快速瞬態響應和環路穩定的優點。工作頻率400KHz、800KHz和1.2MHz可選，以優化濾波器尺寸和輸出電壓紋波。該產品內置1mS的固定軟啟動時間，以防止輸出電壓斜坡啟動期間的浪涌電流。具有PG功能，表明輸出電壓是否在規定范圍內。SCT2250具有MODE引腳，選擇脈沖頻率調制模式（PFM）實現輕載節能，選擇超聲波模式（USM）可以在輕載或空載條件下將工作頻率保持在聲頻以上。
提供全面保護，包括過流保護、欠壓保護和過溫保護。
該轉換器僅需少量的外部組件，并采用QFN-12（2mmx3mm）封裝。
SCT2250采用恒定導通時間（COT）控制，具有快速瞬態響應和環路穩定的優點。工作頻率400KHz、800KHz和1.2MHz可選，以優化濾波器尺寸和輸出電壓紋波。該產品內置1mS的固定軟啟動時間，以防止輸出電壓斜坡啟動期間的浪涌電流。具有PG功能，表明輸出電壓是否在規定范圍內。SCT2250具有MODE引腳，選擇脈沖頻率調制模式（PFM）實現輕載節能，選擇超聲波模式（USM）可以在輕載或空載條件下將工作頻率保持在聲頻以上。
提供全面保護，包括過流保護、欠壓保護和過溫保護。
該轉換器僅需少量的外部組件，并采用QFN-12（2mmx3mm）封裝。
應用：
- 高端數字電視
- 機頂盒、XDSL調制解調器、個人視頻錄像機
- 服務器、云計算、存儲
- 電信和網絡、小型蜂窩基站、負載點（POL）
- IPC、工廠自動化、PLC、測試測量
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT2250FPAR-可靠性報告 R0.0 | 2024-11-04 |
 登錄下載
|
| SCT2250 DataSheet Rev 1.4 | 2024-12-12 |
下載
|
