DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓范圍：4.5V-40V
- 輸出電流1A
- 0.8V±2.5% 反饋參考電壓
- 集成600mΩ高側功率MOSFET和300mΩ低側功率MOSFET
- 1.2MHz開關頻率
- 輕載PSM工作模式
- 睡眠模式下靜態電流90uA
- 80ns最小導通時間
- 1ms內部軟啟動時間
- 可調輸入電壓欠壓鎖定保護的精確啟動閾值
- 過壓和過溫保護

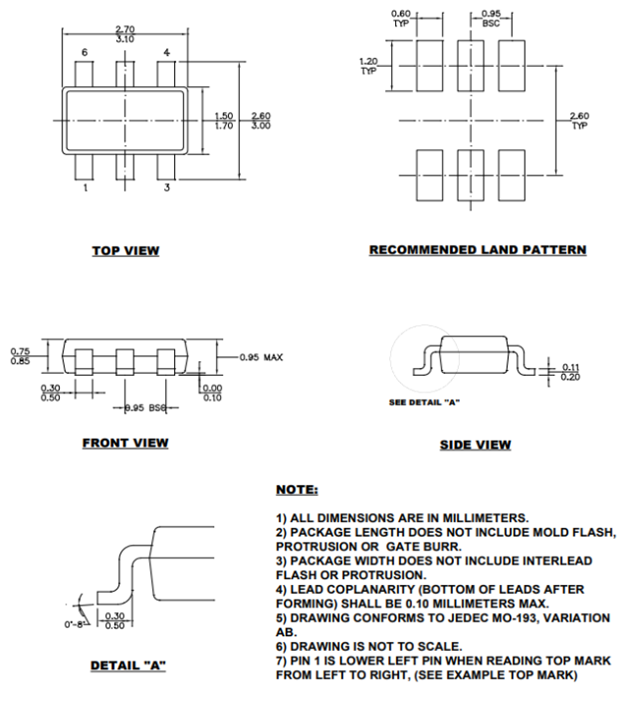

- 采用TSOT23-6L封裝
描述：
SCT2411是一款高頻、1A連續輸出的同步降壓轉換器。它具有4.5V至40V的寬輸入電壓范圍，集成了600m?高側MOSFET和300m?低側MOSFET。SCT2411采用峰值電流模式控制，內置環路補償，使芯片易于使用。
SCT2411具有固定的1.2MHz開關頻率，可最大限度地減小外部元器件的尺寸，并在輸出為12V時將輸出紋波降低0.1%以下。SCT2411具有最小80ns的高側MOSFET導通時間，允許從高輸入電壓到低輸出電壓的功率轉換。
SCT2411在輕載采用PSM工作模式，具有典型的90uA低靜態電流。在10mA輕載條件下實現85%的功率效率。
SCT2411提供逐周期電流限制、過溫保護、輸出過壓保護和輸入電壓欠壓保護。該設備采用TSOT23-6L封裝。
SCT2411具有固定的1.2MHz開關頻率，可最大限度地減小外部元器件的尺寸，并在輸出為12V時將輸出紋波降低0.1%以下。SCT2411具有最小80ns的高側MOSFET導通時間，允許從高輸入電壓到低輸出電壓的功率轉換。
SCT2411在輕載采用PSM工作模式，具有典型的90uA低靜態電流。在10mA輕載條件下實現85%的功率效率。
SCT2411提供逐周期電流限制、過溫保護、輸出過壓保護和輸入電壓欠壓保護。該設備采用TSOT23-6L封裝。
應用：
- 工業24V分布式電源總線
- 功率計
- 電梯、PLC、伺服系統
- 自動控制
- 汽車
