DC-DC 升壓轉換器
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓范圍：2.7V-14.0V
- 寬輸出電壓范圍：4.5V-14.6V
- 全集成高側/低側功率MOSFET：13mΩ/11mΩ
- 高達 12A 的開關電流和可編程峰值電流限制
- 典型關斷電流：1uA
- 可編程開關頻率：200kHz-2.2MHz
- 15.4V輸出過壓保護
- 110%基準電壓的反饋過壓保護
- 可選 PFM 或強制 PWM 模式
- 可編程軟啟動
- 過溫保護：150°C

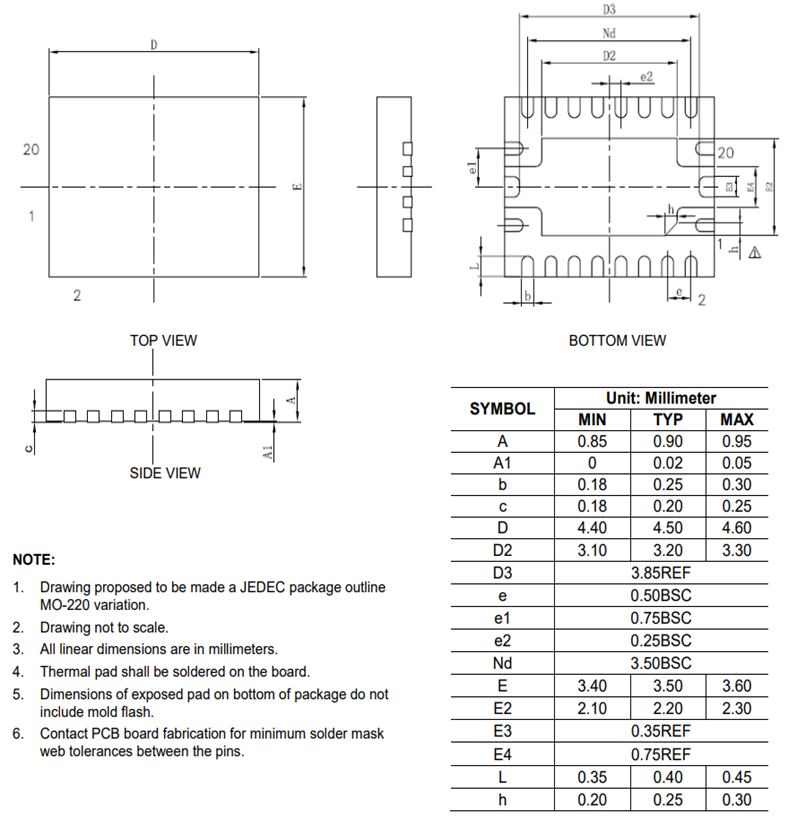

- 采用 DFN-20 3.5mmx4.5mm 封裝
描述：
SCT12A0是一款高效率，全集成 13mΩ 高側MOSFET和11mΩ低側MOSFET的同步升壓轉換器，支持 2.7V 至 14V 輸入電壓范圍，最高可達12A 開關電流。開關電流限可以通過外部電阻進行調節。
SCT12A0采用自適應恒定關斷時間峰值電流控制以提供快速瞬態。外部補償網絡允許靈活設置環路動態，以實現在不同負載下的最佳瞬態性能。使用 MODE 引腳可以選擇脈沖頻率調制 （PFM） 模式或強制脈寬調制 （PWM） 模式。PWM模式下的開關頻率可通過外部電阻從200KHz到2.2MHz進行調節。該器件還具有外部電容來配置軟啟動時間的功能。
SCT12A0具有輸出電壓和反饋電壓雙重監控來保護過壓。它還有具有逐周期峰值電流限制和過溫保護功能。 該器件采用扁平封裝DFN-20L 3.5mmx4.5mmx0.9mm，具有增強的散熱盤。
SCT12A0采用自適應恒定關斷時間峰值電流控制以提供快速瞬態。外部補償網絡允許靈活設置環路動態，以實現在不同負載下的最佳瞬態性能。使用 MODE 引腳可以選擇脈沖頻率調制 （PFM） 模式或強制脈寬調制 （PWM） 模式。PWM模式下的開關頻率可通過外部電阻從200KHz到2.2MHz進行調節。該器件還具有外部電容來配置軟啟動時間的功能。
SCT12A0具有輸出電壓和反饋電壓雙重監控來保護過壓。它還有具有逐周期峰值電流限制和過溫保護功能。 該器件采用扁平封裝DFN-20L 3.5mmx4.5mmx0.9mm，具有增強的散熱盤。
應用：
- 藍牙音頻
- 移動電源
- POS系統
- 電子煙
- USB 供電
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT12A0DHKR,SCT12A1DHKR-可靠性報告 R0.0 | 2024-11-04 |
 登錄下載
|
| SCT12A0DHKR-JCET可靠性報告 | 2024-11-04 |
登錄下載
|
| SCT12A0DHKR-可靠性報告(HTXA) | 2024-11-04 |
登錄下載
|
| SCT12A0 Datasheet Rev 2.2 | 2024-12-16 |
下載
|
| EV12A0-B-01A User's Guide Rev1.1 | 2024-12-16 |
下載
|
